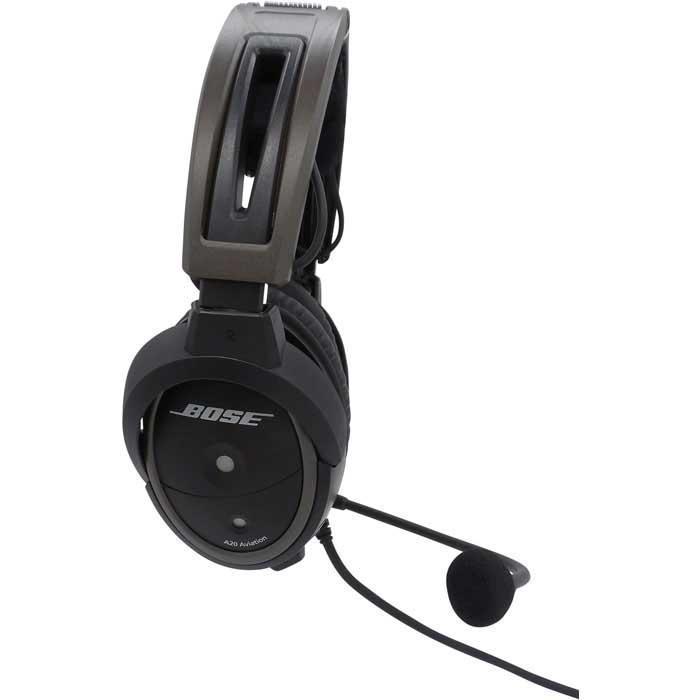

Bose A20

etecký headset s bezkonkurenčním ANR a velmi odolnou konstrukcí.

Nejčastějším problémem těchto sluchátek bývá opotřebení kabelu provozem, čímž se ztratí kontakt ve sluchátkách nebo mikrofonu.

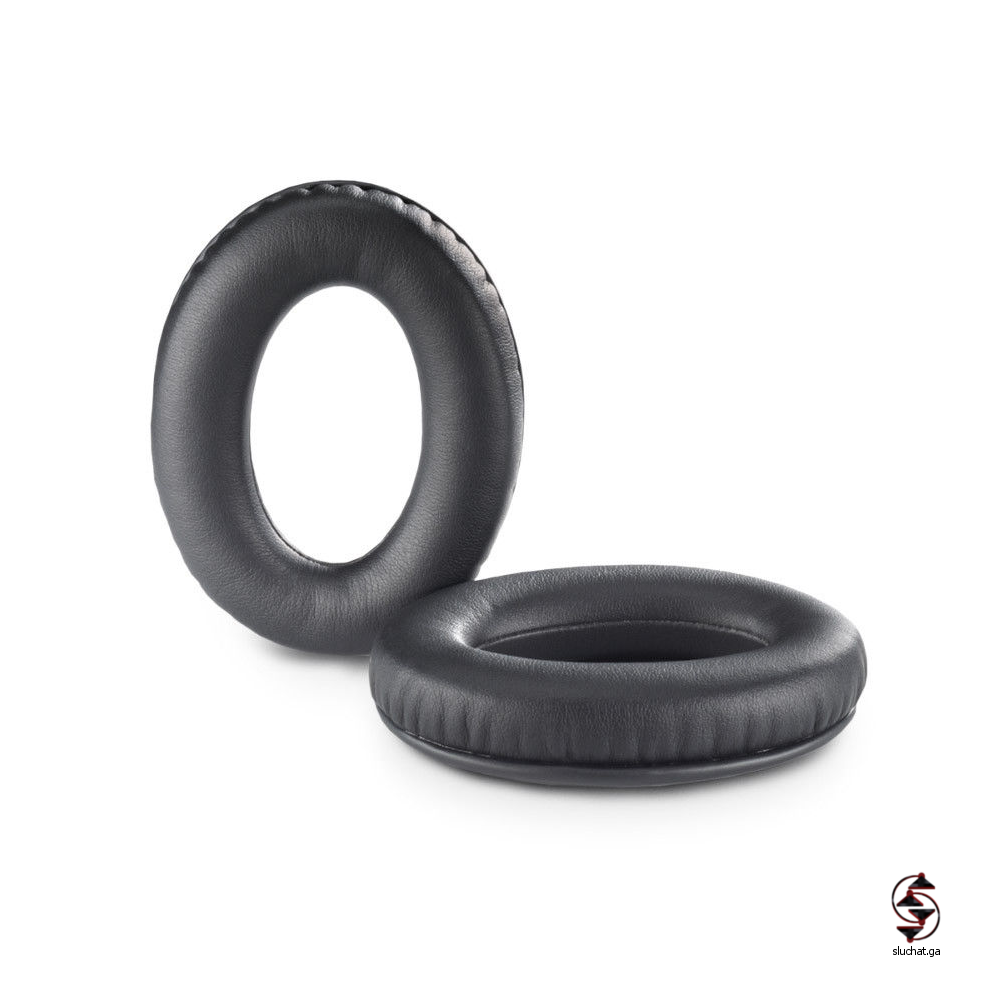

Dalším častým problémem je opotřebení náušníků zejména kvůli působení potu.

Výhodou těchto sluchátek je zaměnitelnost kabelů jako celku. Stačí objednat správný kabel se správnými konektory.

Variabilita sluchátek je velmi široká a výrobce v základní řadě nabízí 16 variant headsetů, kde se může lišit napájení (z letadla nebo z AA baterií), bluetooth připojení (mají nebo nemají), kroucený kabel, rovný kabel, impedance mikrofonu (nízká a vysoká) a jaký konektor má headset pro připojení komunikace.





Níže jsou obrázky rozložení konektorů na straně ovladače a sluchátek u první generace headsetů. Pozdější headsety mají jiné konektory uvnitř ovladače a tak ovladač není kompatibilní s první verzí.

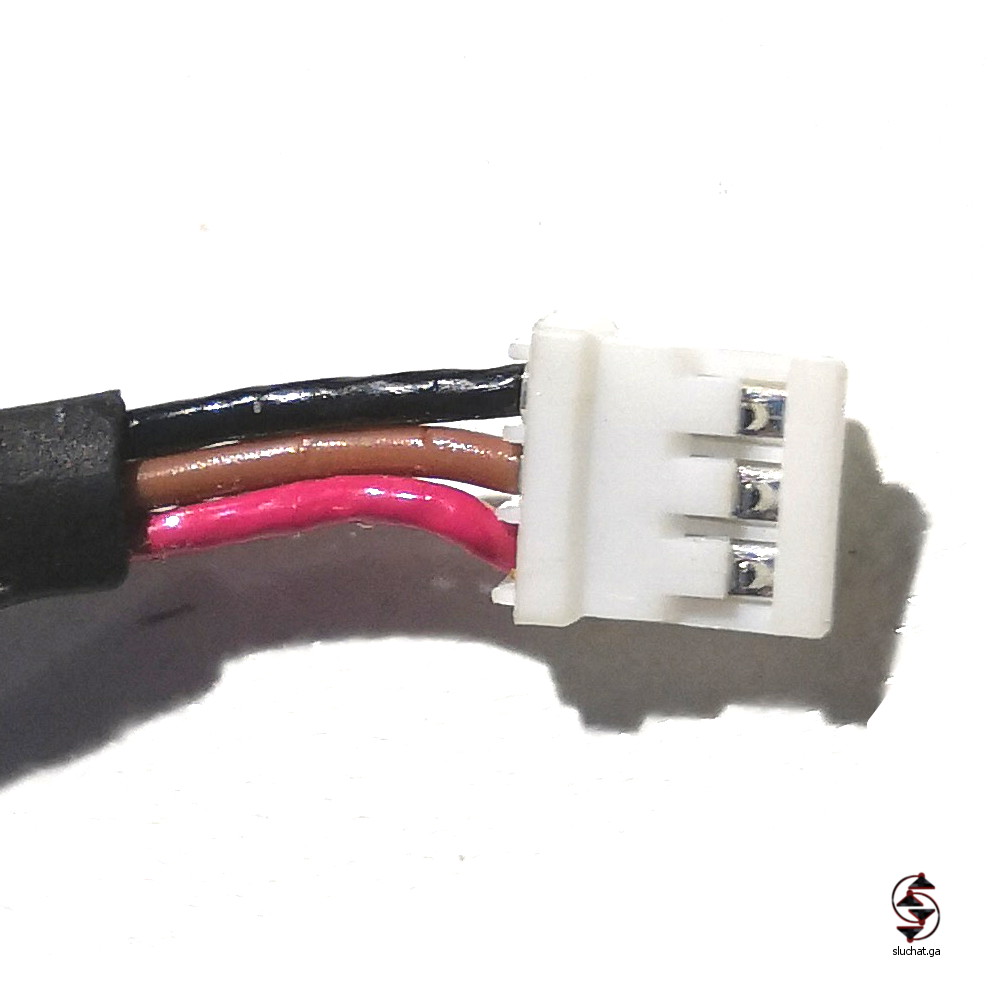

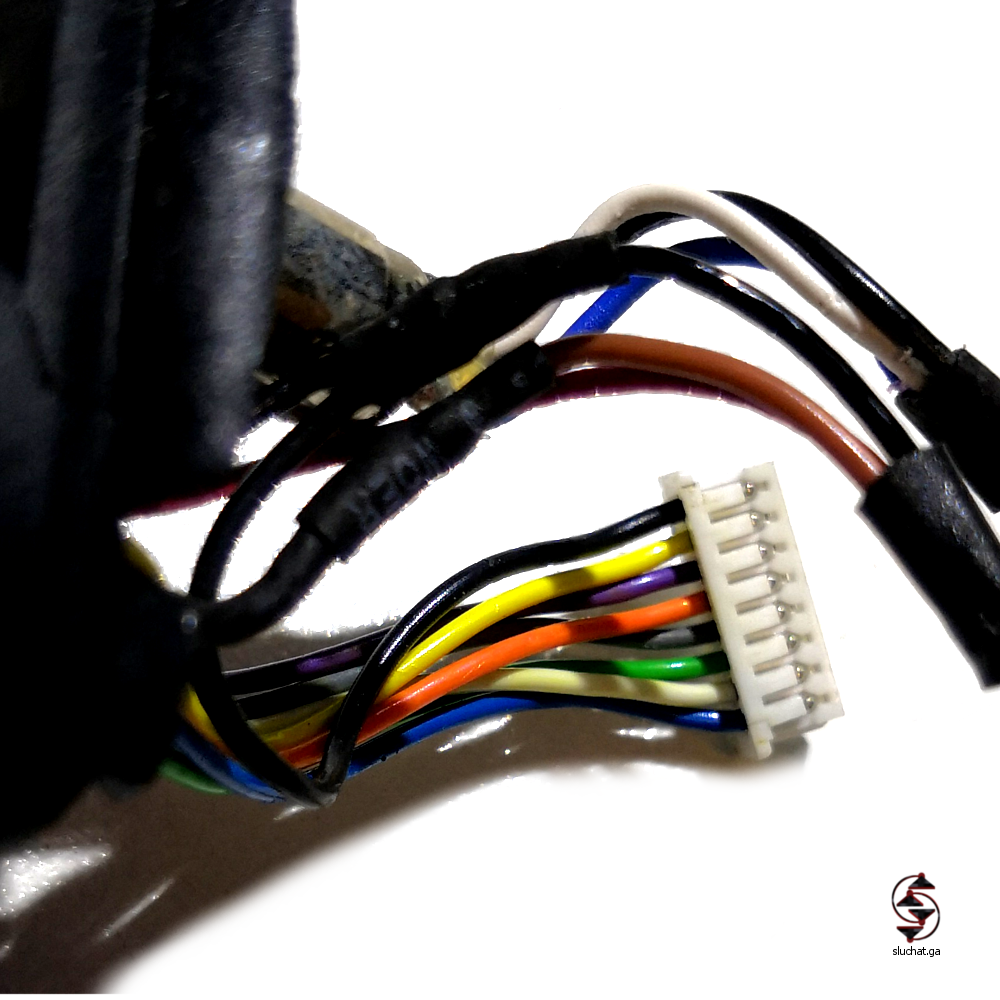

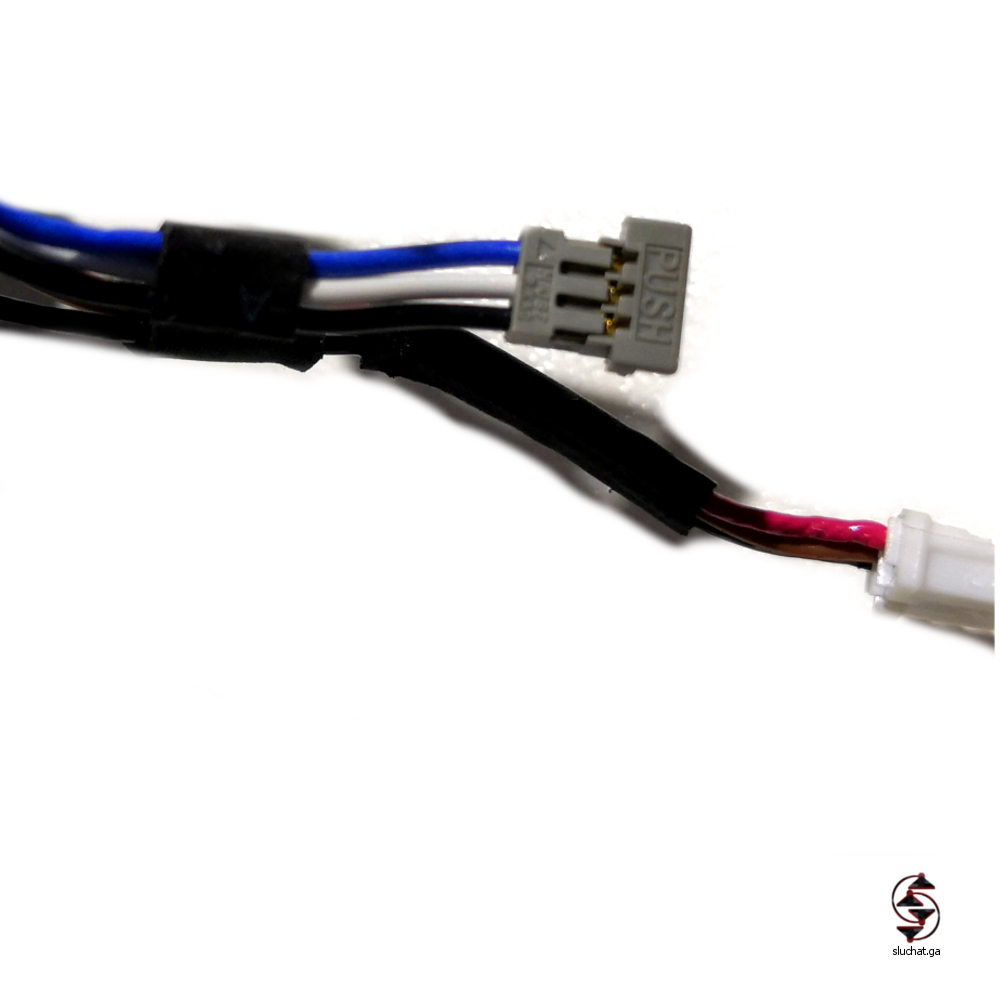

1_bose_a20_hlavní_kabel_vystup_z_ovladace_w_1000 1_microphone_wiring_bose_a20_w_10001_Bose_A_20_ANR_connector_w_1000

První a druhá verze headsetů se na první pohled liší provedením ovladače. Pokud jsou na ovladači pouze ikonky u přepínače, jedná se o první generaci. Druhá generace pak má u přepínače uvedeny polohy " MUTE; MIX; OFF".

Zapojení konektorů pro komunikaci - 5pin XLR

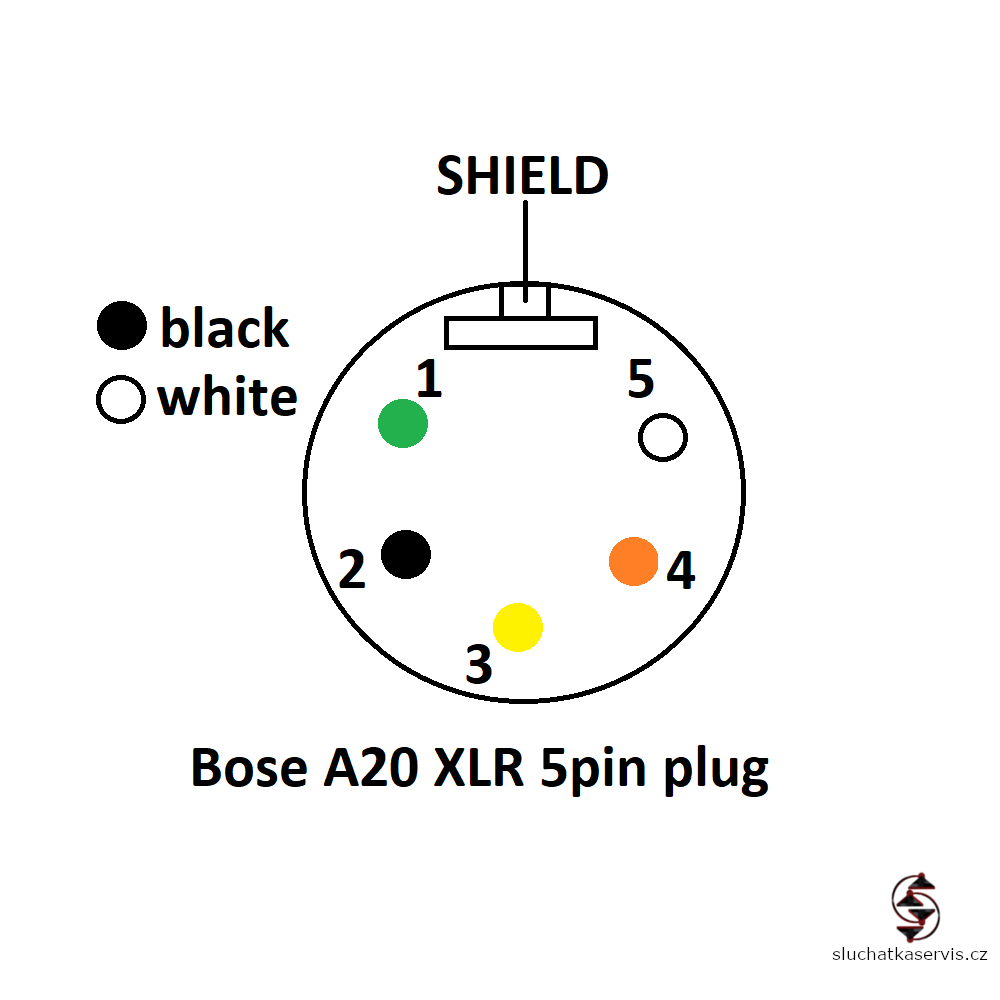

A20-XLR-5pin_en_w_1000 zapojení XLR konektoru s napájením z letadla - strana konektoru - kabelový celek s číslem 327070-2070

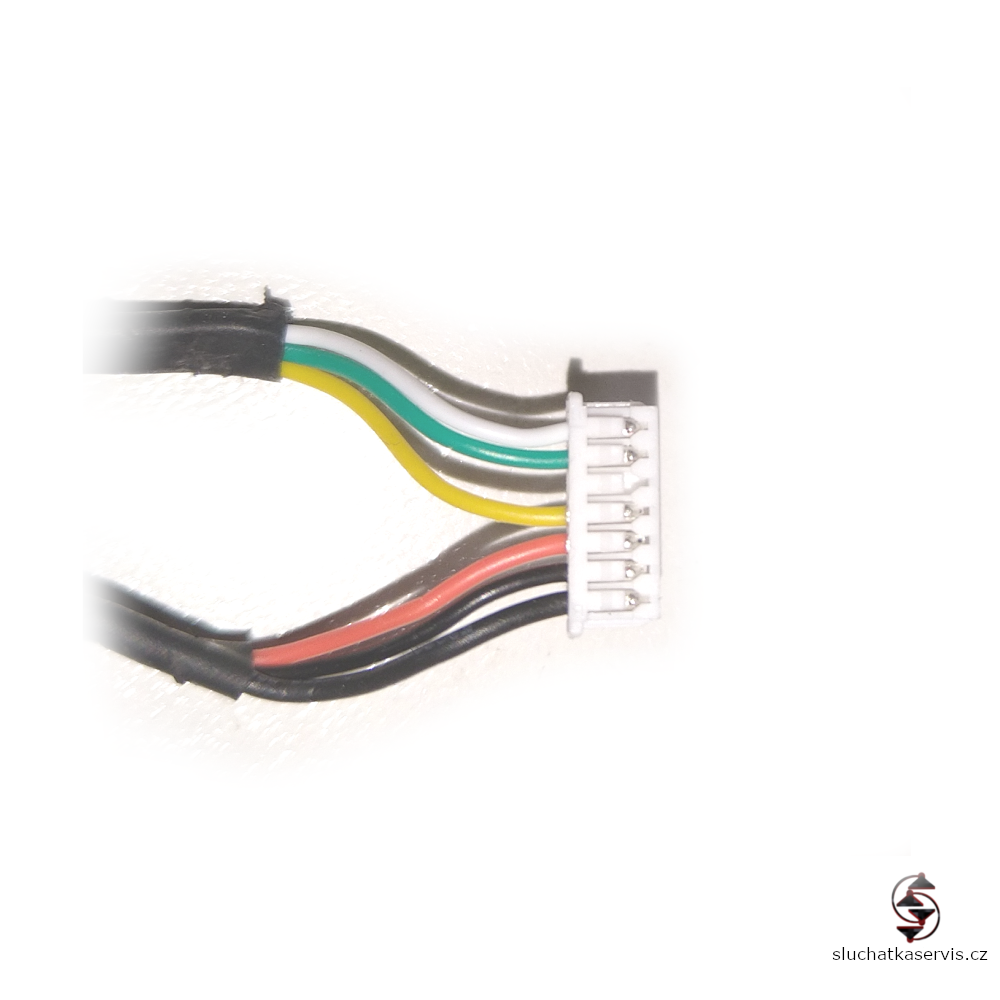

A20-XLR-5pin-strana-ovladace zapojení 7 pinového JST - s roztečí 1,25mm konektoru na straně ovladače u kabelu s číslem 327070-2070
