Jabra Evolve 75

Profesionální náhlavní souprava Jabra Evolve 75 Stereo MS je jako stvořená pro práci v otevřené kanceláři nebo pro kvalitní poslech oblíbené hudby. Tento stylový headset umožňuje bezdrátové spárování hned se dvěma zařízeními najednou díky duální Bluetooth konektivitě. Handsfree sluchátka Jabra Evolve 75 rovněž můžete připojit ke zdrojovému zařízení přes USB adaptér Jabra Link 370, který je součástí příslušenství.

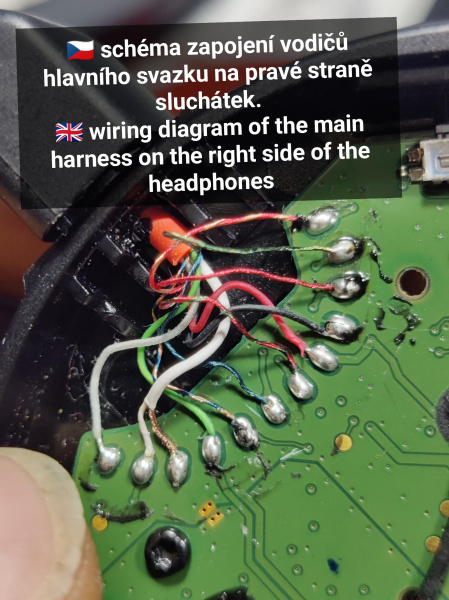

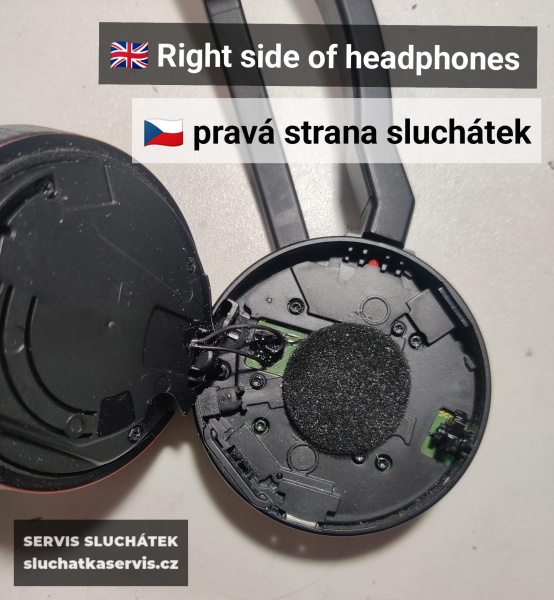

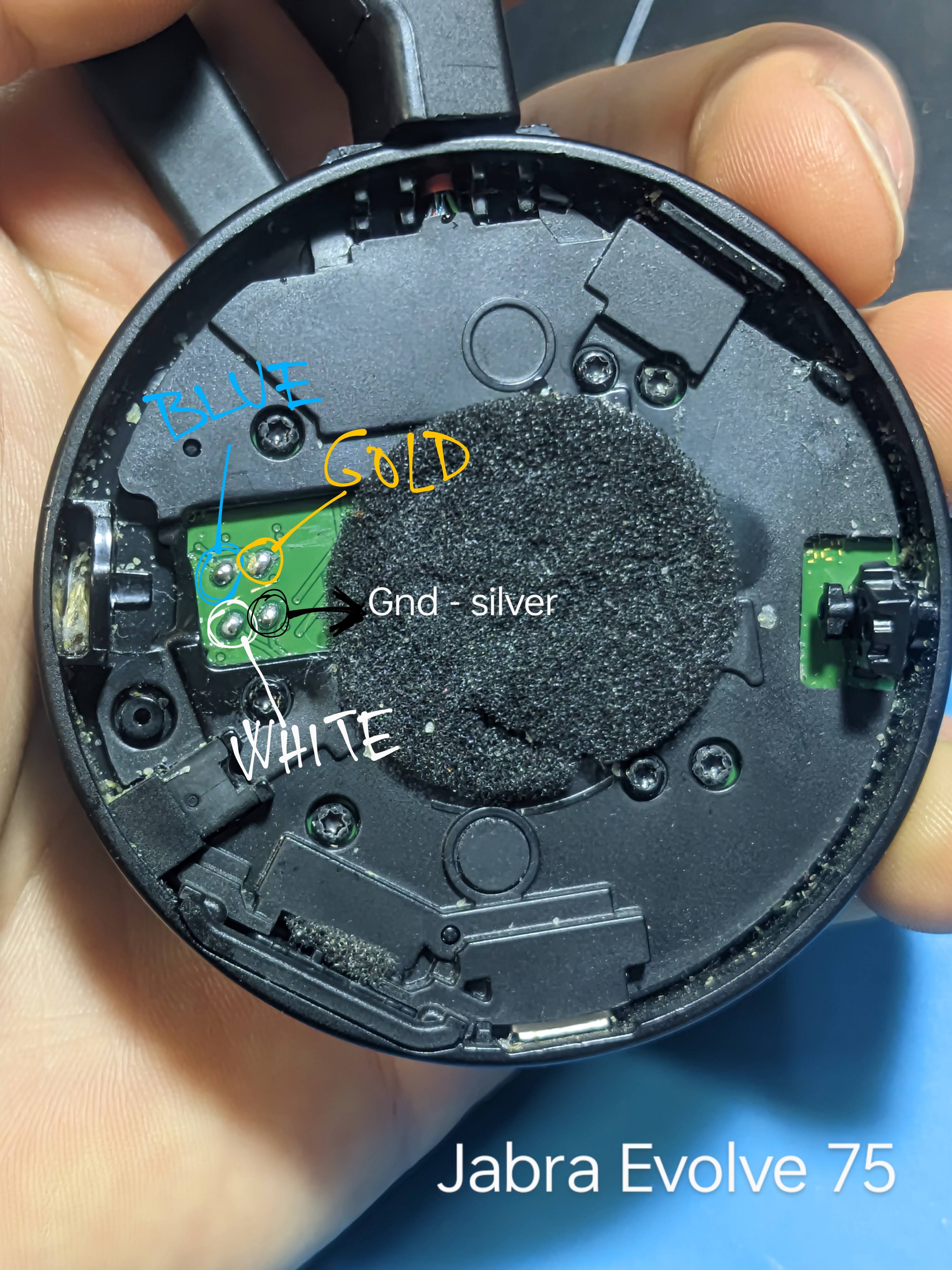

Schéma zapojení vodičů k pravému reproduktoru:

• ZVUK
  • modrá licna - kladný pól
  • zlatá licna - GND uzemnění
• ANC (aktivní potlačení hluku)
  • licna s bílou bužírkou - kladný pól
  • bezbarvá licna (bez bužírky) - GND uzemnění

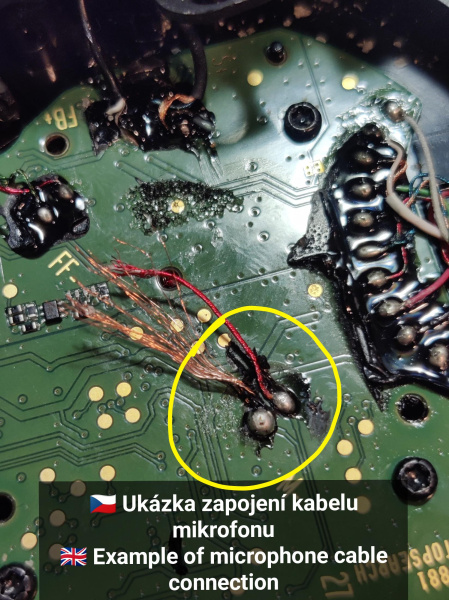

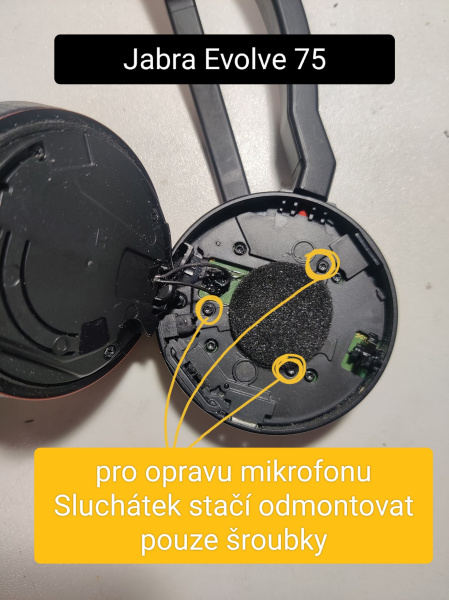

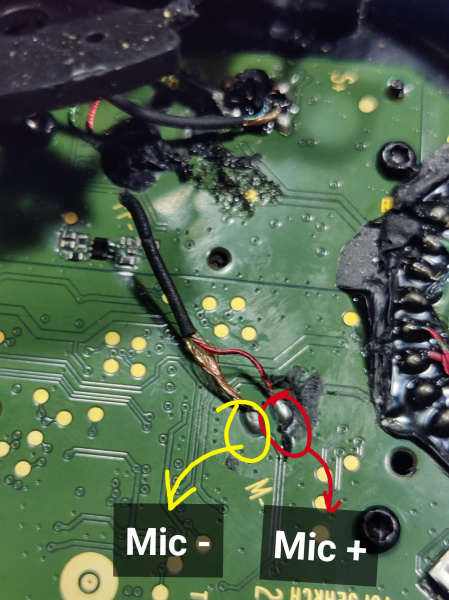

Poškozený mikrofon sluchátek

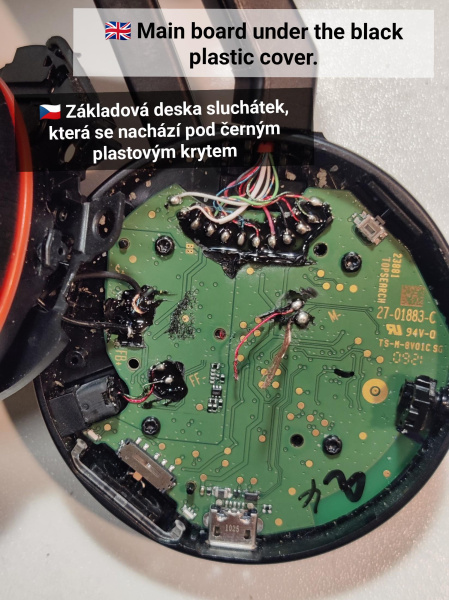

Nejčastěji se stává, že se poškodí bužírka a následně i vodiče které chrání v pravé mušli sluchátek v otočném mechanismu mikrofonu. Oprava je možná provést výměnou poškozeného kabelu za jiný. Kabel k mikrofonu obsahuje 2 licny, přičemž první je uzemnění mikrofonu a druhá licna je kladný pól mikrofonu. Při opravě je potřeba zachovat správné zapojení těchto vodičů. Více info lze zjistit na přiložených fotografiích.
