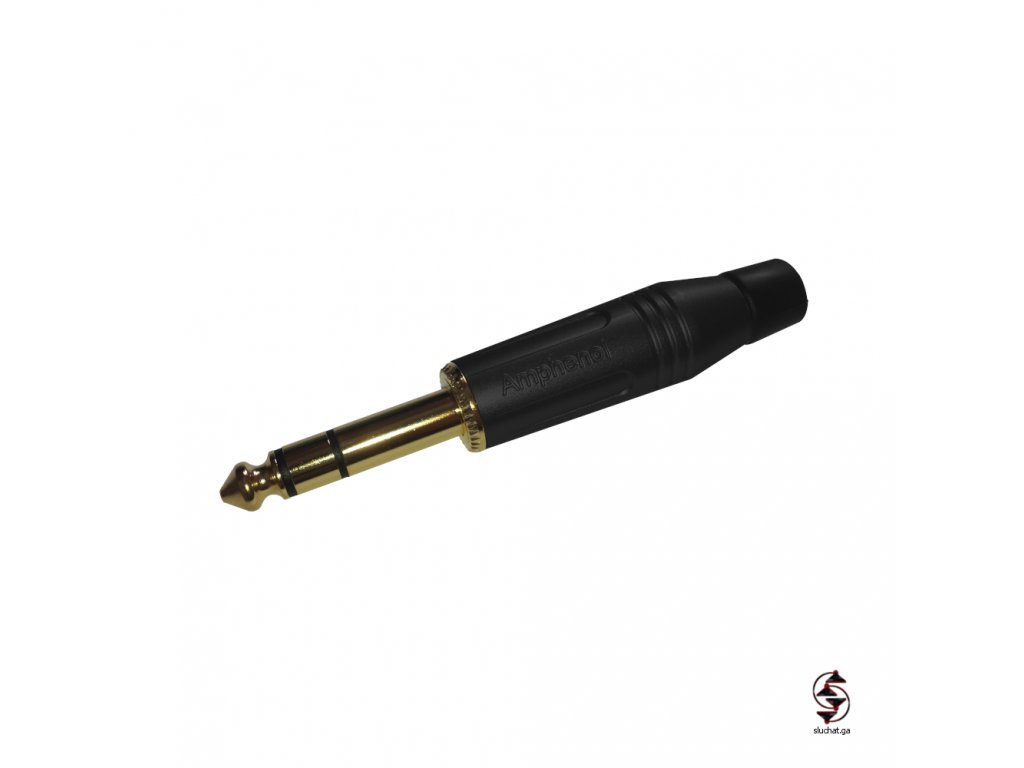

TRS Jack 6,3mm - Amphenol
Popis
Specifikace konektoru Jack 6,3mm Amphenol
Konektor má celokovové provedení vysoké kvality.
Kontaktní plocha je pozlacená, čímž zajišťuje maximální kvalitu přenosu zvukového signálu.
Konstrukce je šroubovací a pod obalem jsou tři kontaktní plochy pro připájení kabelu.
Kompatibilita
Všechna zařízení se zdířkou pro Jack 6,3mm nebo 6,35mm.
Konektor pro správné fungování vyžaduje montáž pájením, nevíte-li si s aplikací rady, svěřte zapojení do servisu nebo napište a rádi Vám poradíme.

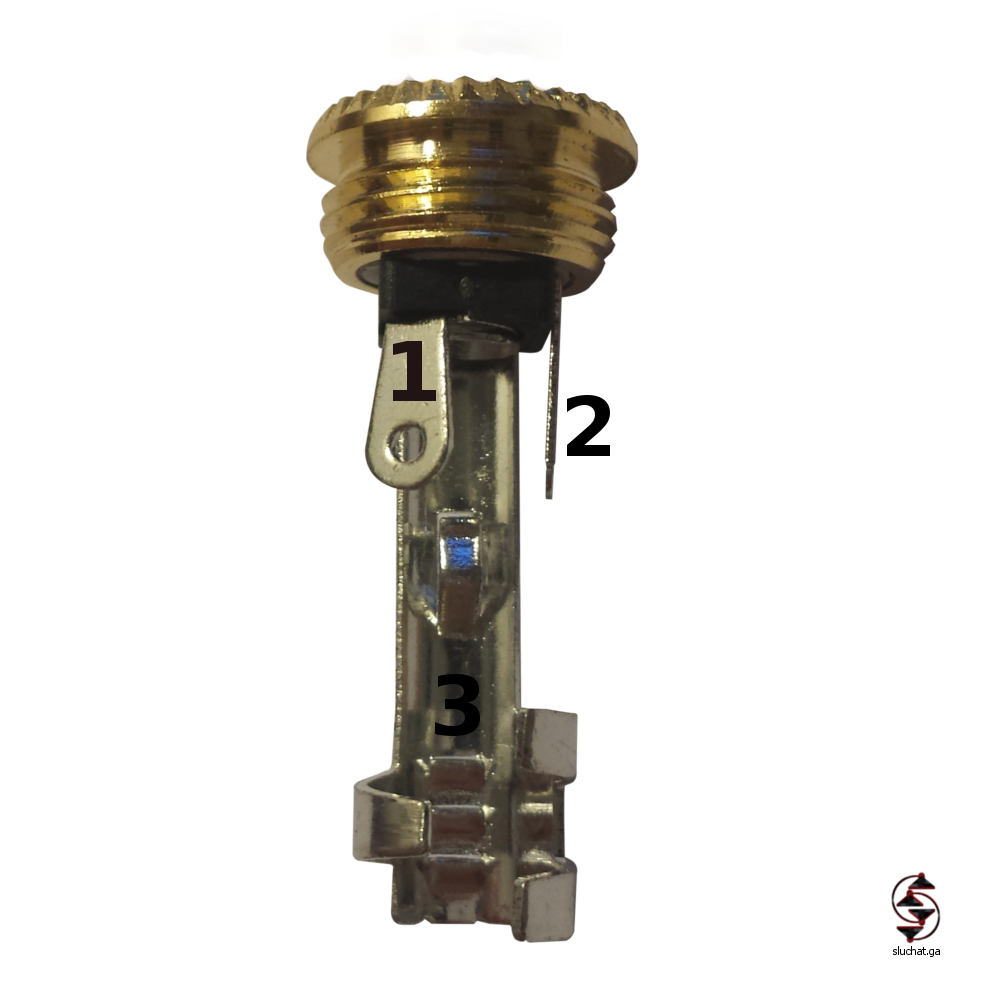

Zapojení konektoru dle fotky níže:
- 1 - levý kanál - špička konektoru
- 2 - pravý kanál - středový kroužek
- 3 - společné GND - stopka konektoru
Související produkty
-
Kód: ARDG6335
-
Kód: BOAHXA20CUBK
-
Kód: NP3CMB
| Barva | Černá, Stříbrná |

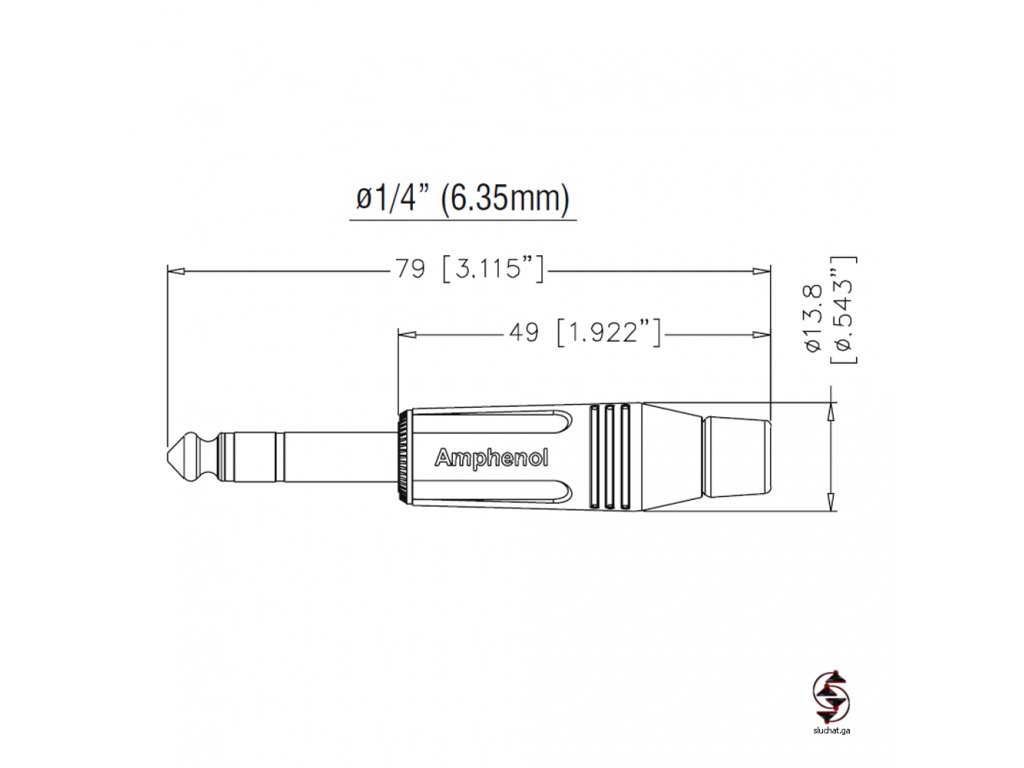

| Celková délka | 79mm |
| Kontaktní plocha | Zlacená |
| Montáž | Pájením |
| Průměr konektoru | 6,35mm |
| Vnější průměr konektoru | 13,8mm |
| Značka | Amphenol |
