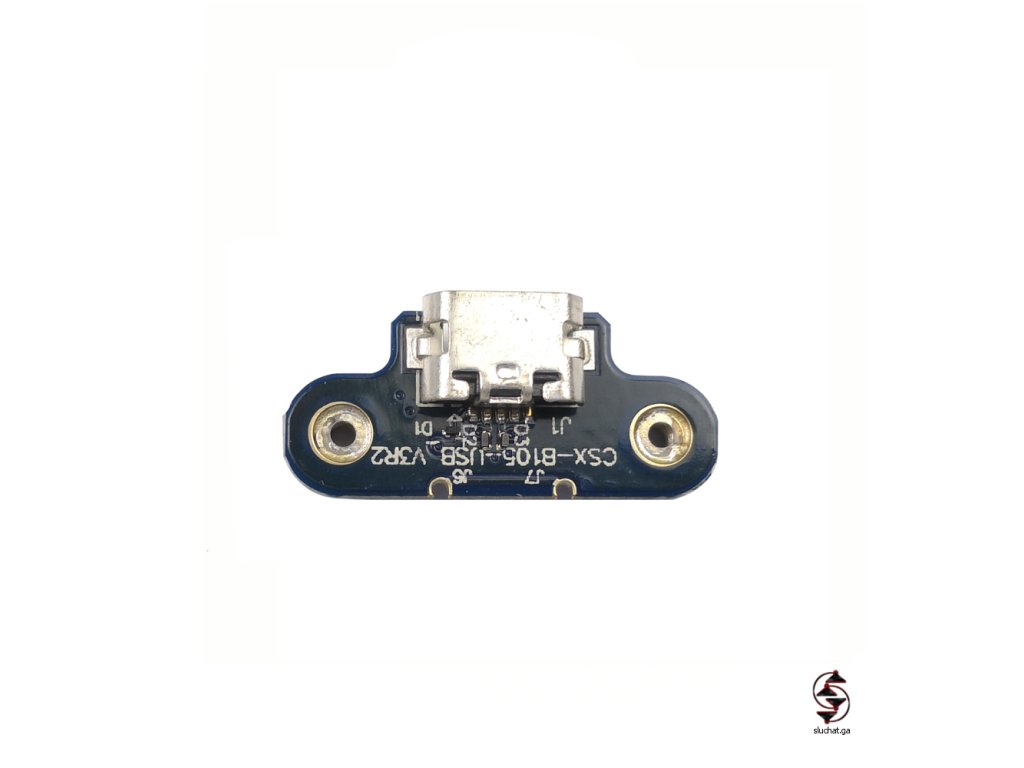

Nabíjecí destička Beats Studio 2, Studio 3 Wireless


  • 1 z 3

  • montáž na dva šroubky - nejsou součástí
  • připojení pájením
Dostupnost Skladem (5 ks)
Můžeme doručit do
16.10.2024
1 100 Kč
Kód produktu CHPBEST23WI
Značka Servis Sluchátek
Kategorie Náhradní díly
Záruka 2 roky


Tento modul není originální díl značky Beats.

Nabíjecí destička pasuje na modely:

  • Beats Studio 2*
  • Beats Studio 3**
  • Beats Studio 2 Wireless
  • Beats Studio 3 Wireless **



*Při zapojení se vynechají datové kontakty J3 a J4, viz níže.
** Před zapojením je potřeba odpájet matice s metrickým závitem a očistit pocínovanou plochu kolem díry.

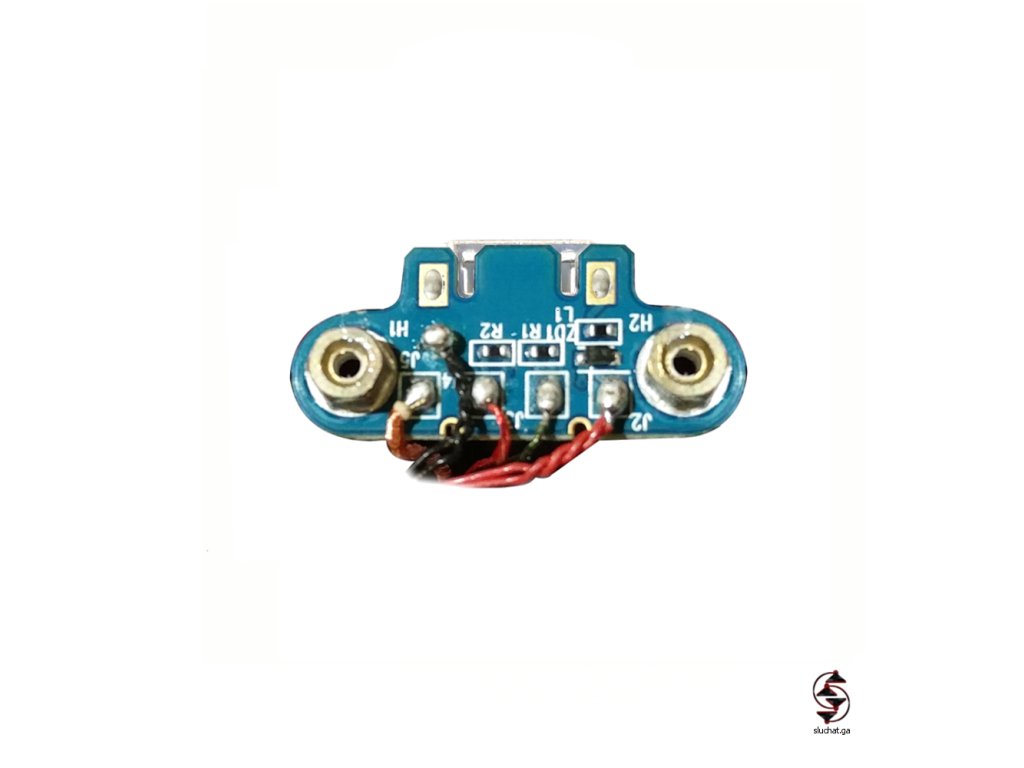

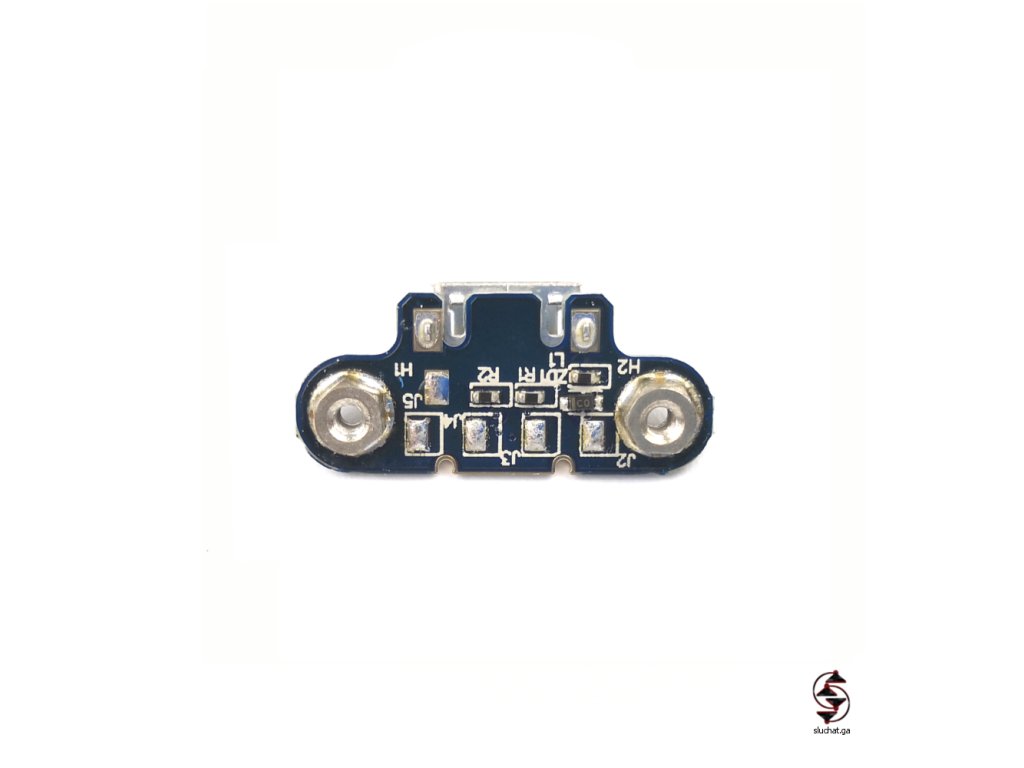

Zapojení modulu na sluchátkách Beats Studio 2 Wireless:
  • J2 - VCC+ 5VDC
  • J3 - Data -
  • J4 - Data +
  • J5 - USB GND
  • H1 - VCC GND

*Při zapojení na sluchátkách Beats Studio 2 nebo Studio 3 kabelových zapojíte pouze kontakty J2 a H1 - jedná se o napájení.

Hmotnost 0.001 kg
Díl pro značku Beats
Konektor Micro USB - typ B
Model (?) Studio 2, Studio 2 Wireless, Studio 3, Studio 3 Wireless
Montáž Pájením
Vnější rozměr (?) 20x9mm
